一、设计概念
多功能厅均具有举行大、中型会议以及小型文艺演出的使用功能，其音频系统应满足会议要求的语言清晰度高，以及综合文娱演出要求音质柔和、声压覆盖均匀等的要求，因此我们在方案设计及设备选型上以满足使用的多功能性为主。
方案说明
1)系统的音源部分配置了2套无线手持话筒和2套无线领夹话筒，用于语言扩声中的移动发言时用。
2)系统配置了1台具有16路话筒或线路输入，满足了此类场所需要的输入输出通道数量。
3)扩声系统采用数字音频系统处理器控制，扬声器由数字处理器控制，集输出电平控制器、滤波器、参量均衡器、扩展器、延时器等功能为一体，处理器参数设置可以输入扬声器厂家提供的数据，既较大程度保证扬声器性能发挥，又简化了对音频系统的控制和调试，而且还能对不同使用功能进行场景进行编程和存储，根据现场使用情况可随时调用。
4)为满足功能需要，优化厅堂音响系统效果，系统中还配置了图示均衡器、反馈抑制器。
5)所有扬声器都通过匹配的数字功率放大器进行推动。
6)扩声系统中的主扩声扬声器布置设计采用左、右两声道形式，保证观众厅良好的扩声均匀度和良好的声像定位。
主扩声道建议选择水平覆盖角为90°指向的扬声器，扬声器采用2只18寸低音单元设计，每侧各1只，扬声器由专门的吊挂装置悬挂在台口两侧，通过扬声器吊挂装置上的角度调节，均匀覆盖整个观众厅。此外，系统还配置了2只中央声道扬声器。考虑到实际需要，在舞台上设置返听系统，配置了2只扬声器摆放在舞台区域的前场区地面上。

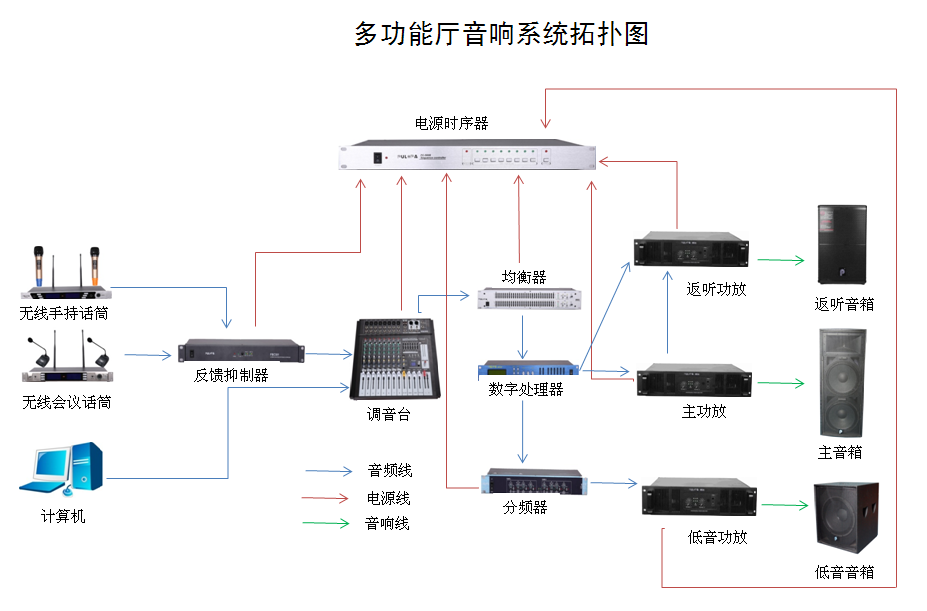

二、系统拓扑图
三、系列设备清单
|
多功能厅专业音响系统 | |||||
|
序号 |
设备名称 |
品牌型号 |
单位 |
数量 |
备注 |
|
1 |
主音箱 |
PULOPA FT-152 |
只 |
2 |
|
|
2 |
超重低音 |
PULOPA WS-118 |
只 |
2 |
|
|
3 |
返听音箱 |
PULOPA PS-12M |
只 |
2 |
|
|
4 |
辅助音箱 |
PULOPA PS-12 |
只 |
4 |
|
|
5 |
主功放 |
PULOPA MDA1003 |
台 |
1 |
|
|
6 |
超重低音功放 |
PULOPA MDA1003 |
台 |
1 |
|
|
7 |
返听功放 |
PULOPA MDA503 |
台 |
1 |
|
|
8 |
辅助功放 |
PULOPA MDA503 |
台 |
2 |
|
|
9 |
专业调音台 |
PULOPA USB-16 |
台 |
1 |
|
|
10 |
电源时序器 |
PULOPA FC-5008 |
台 |
1 |
|
|
11 |
反馈抑制器 |
PULOPA FBC301 |
台 |
1 |
|
|
12 |
数字处理器 |
PULOPA 8001DSP |
台 |
1 |
|
|
13 |
均衡器 |
PULOPA GE231 |
台 |
1 |
|
|
14 |
分频器 |
PULOPA G6100 |
台 |
1 |
|
|
15 |
无线手持话筒 |
PULOPA DR660/B8 |
套 |
2 |
|
|
16 |
无线领夹话筒 |
PULOPA DR660/B2 |
套 |
2 |
|
|
17 |
肤色耳麦 |
PULOPA 2G |
只 |
4 |
|
|
18 |
钢制机柜 |
只 |
1 |
| |
|
19 |
专业音响线 |
米 |
|
| |
|
20 |
管材及配件辅料 |
批 |
|
| |
|
21 |
安装调试费 |
|
项 |
|
|
